Við framleiðslu á slithlutum í brúsa eru vörugæði ekki aðeins skilgreind af efnasamsetningu eða ytri víddum.
Það sem sannarlega ákvarðar áreiðanleika og endingartíma erinnri heilleika efnisins, sem ekki er hægt að meta með sjónrænni skoðun eingöngu.

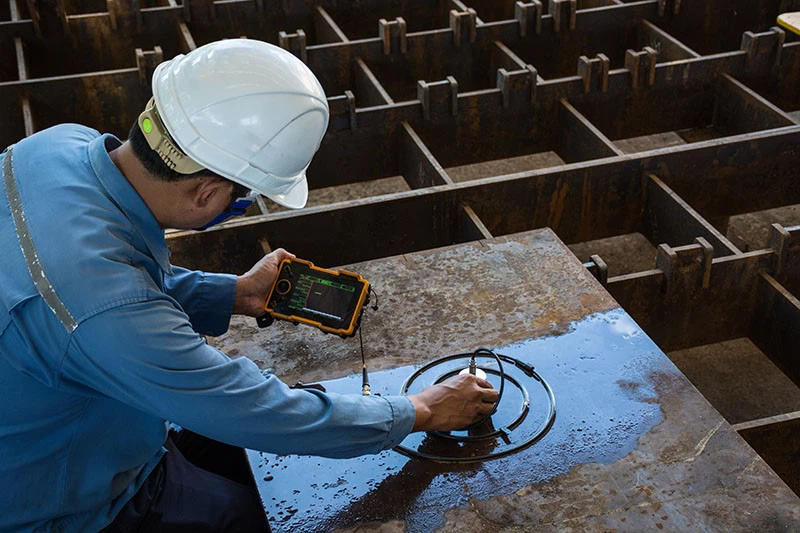

Ultrasonic Testing (UT) er almennt viðurkennd ó-eyðandi prófunaraðferð (NDT) sem notuð er til að greina innri galla í málmhlutum. Fyrir mikilvæga slithluta eins og keilukrossarmöttla, íhvolfur, kjálkaplötur og höggblásara, gegnir UT mikilvægu hlutverki í gæðatryggingu.
Hvað er ultrasonic prófun?
Ultrasonic Testing er ekki-eyðandi skoðunartækni sem notarhá-hljóðbylgjur, venjulega á bilinu1–10 MHz, til að meta innra ástand málmefna.
Grunnreglan er einföld:
- Úthljóðsbylgjur fara jafnt í gegnum þétt, samfelld málmbyggingu
- Þegar hljóðbylgjur lenda í innri ósamfellu-eins og svitahola, rýrnunarhol, innfellingar, sprungur eða laus svæði-endurkastast hluti bylgjunnar eða dempast
- Þessar spegilmyndir eru teknar og greindar til að bera kennsl á tilvist og áætlaða staðsetningu innri galla
Vegna þess að UT skemmir ekki íhlutinn sem verið er að skoða er hann mikið notaður í atvinnugreinum þar sem áreiðanleiki burðarvirkisins er mikilvægur, þar á meðal málmvinnslu, þrýstihylki, orkubúnaður og þungar vélar.
Ultrasonic prófunaraðferðir eru staðlaðar í mörgum alþjóðlegum ramma, þar á meðal ISO, ASTM og EN stöðlum fyrir ó-eyðandi prófun.
Hvers vegna ultrasonic prófun er mikilvæg fyrir crusher slithlutar
Slithlutar til mulninga starfa við erfiðar aðstæður-mikið höggálag, mikið núningi og endurteknar álagslotur. Innri gallar sem eru enn ógreindir við framleiðslu geta orðið upphafspunktur ótímabærrar bilunar í þjónustu.
Ultrasonic prófun er almennt beitt til að bera kennsl á:
1. Innri grop og rýrnun
Á meðan á steypunni stendur getur ófullnægjandi fóðrun eða ójafn storknun leitt til innri grops eða rýrnunarhola. Þessir gallar eru oft faldir djúpt inni í þykkum hlutum og er ekki hægt að greina sjónrænt, en samt draga þeir verulega úr staðbundnum styrk.
2. Innri eða neðanjarðar sprungur
Sprungur geta myndast við steypu eða hitameðferð en eru áfram ósýnilegar á yfirborðinu. Við hringlaga högghleðslu geta þessar sprungur breiðst út hratt og leitt til skyndilegs brota.
3. Ósamræmi í efnisþéttleika
Svæði með lágan þéttleika eða innri ósamfellu veikja burðargetu slithlutans og auka hættuna á óeðlilegu broti við mikið álag.
Lykilgildi UT liggur íað bera kennsl á hugsanlega byggingaáhættu áður en íhluturinn fer í notkun.
Hvers vegna er litið á úthljóðspróf sem mikil-skoðunaraðferð
1. Sannað og þroskað verkfræðitækni
Ultrasonic prófun hefur verið notuð í gæðaeftirliti í iðnaði í áratugi. Eðlisfræðilegar meginreglur þess eru vel skildar og skilvirkni þess við að greina innri galla er almennt viðurkennd á öllum verkfræðisviðum.
2. Uppgötvun umfram sjónræn og víddarskoðun
Slithluti getur uppfyllt víddarvikmörk og yfirborðsgæðakröfur en inniheldur samt innri galla. UT bætir við hefðbundnum skoðunum með því að einblína áinnri efnisheild.
3. Krefst rétts búnaðar og hæfrar túlkunar
Áreiðanlegar UT niðurstöður ráðast af:
- Viðeigandi skoðunaraðferðir
- Rétt val á rannsaka og kvörðun
- Hæft starfsfólk með reynslu af merkjatúlkun
Af þessum sökum er UT venjulega útfært sem hluti af skipulögðu gæðaeftirlitskerfi frekar en sem sjálfstæð eða yfirborðsleg athugun.
Hlutverk ómskoðunarprófa í fullkomnu gæðaeftirlitskerfi
Það er mikilvægt að skýra að úthljóðsprófun kemur ekki í stað annarra nauðsynlegra gæðaeftirlitsráðstafana. Þess í stað þjónar það sem viðbótarskoðunaraðferð.
Í vel-viðurkenndu framleiðsluferli fyrir slithluti í krossvélar felur gæðaeftirlit venjulega í sér:
- Ultrasonic prófun til að meta innri skipulagsheilleika
Saman veita þessar ráðstafanir yfirgripsmeira og áreiðanlegra mat á gæðum vöru.
Hvernig DUMA beitir ultrasonic prófun í slithlutaframleiðslu
Hjá DUMA er úthljóðsprófun beitt sem hagnýtu gæðaeftirlitstæki frekar en markaðseiginleika. Það er venjulega notað fyrir:
- Slithlutir í stórum-stærð eða þykkum-hlutum
- Íhlutir sem verða fyrir miklu höggi eða mikilvægu álagi
- Viðbótar sannprófun þar sem innra gæðasamkvæmni er nauðsynleg
Með því að nota ultrasonic prófun er hægt að bera kennsl á hugsanlega innri galla og sía út á frumstigi, sem dregur úr hættu á óvæntum bilunum meðan á notkun stendur.
Nálgun okkar byggir á einfaldri meginreglu:
Gæðaeftirlit ætti að draga úr óvissu, ekki bara bæta við verklagsreglum.
Horft handan yfirborðsins
Fyrir magnkaupendur, dreifingaraðila og rekstraraðila í námuvinnslu og safniðnaði skipta innri gæði oft meira máli en sýnilegt útlit. Margar kostnaðarsamar bilanir stafa af göllum sem ekki sjást utan frá.
Ultrasonic prófun breytir ekki efninu sjálfu, en það veitir dýrmæta innsýn í það sem er undir yfirborðinu. Þessi innsýn styður stöðugri frammistöðu vöru og fyrirsjáanlegri endingartíma.
KlDUMA, teljum við úthljóðsprófanir óaðskiljanlegan þátt í ábyrgri framleiðslu-eina leiða sem við tryggjum stöðuga og áreiðanlega slithluti fyrir krefjandi notkun.
